Токарная обработка на станках ЧПУ: технология и преимущества

Токарная обработка на станках с числовым программным управлением — базовая технология изготовления тел вращения: втулок, валов, штуцеров, переходников и резьбовых деталей. ЧПУ обеспечивает стабильную точность, повторяемость от партии к партии и высокую производительность даже на сложных профилях. ООО «ПК ЗОЦМ» выполняет токарные работы по цветным металлам и совмещает их с поставкой собственного проката, что сокращает сроки и упрощает логистику для заказчика.

Что такое токарная обработка на ЧПУ

Токарная обработка — это снятие припуска режущим инструментом с вращающейся заготовки. На станке с ЧПУ траектория инструмента, обороты шпинделя и подачи задаются управляющей программой (G-код), а не оператором вручную. Это исключает влияние человеческого фактора на геометрию детали и позволяет точно воспроизводить одну и ту же деталь тысячами штук с идентичными размерами.

Современные токарные центры с ЧПУ оснащаются револьверной головкой на несколько инструментов, системой автоматической подачи прутка и приводным инструментом, что позволяет за один установ выполнять точение, сверление, нарезание резьбы и фрезерные операции. Токарные работы — часть комплекса металлообработки и ЧПУ-услуг, который включает также фрезерование, термообработку и резку.

Технологические возможности

Точение наружных поверхностей

• Цилиндрические поверхности любого диаметра в пределах патрона и центров;
• Конические поверхности и переходы;
• Профильные (криволинейные) поверхности по контуру;
• Обработка фасок, галтелей и канавок.

Точение внутренних поверхностей

• Растачивание сквозных и глухих отверстий;
• Обработка внутренних канавок и проточек;
• Нарезание внутренней резьбы резцом и метчиком.

Подрезка торцов и отрезка

• Чистовая подрезка торцов с контролем перпендикулярности;
• Отрезка заготовок заданной длины;
• Формирование уступов и буртиков.

Нарезание резьбы

• Метрическая резьба М2–М64;
• Дюймовая и трубная резьба;
• Трапецеидальная и коническая резьба.

Достижимые допуски и шероховатость

Точность токарной обработки на ЧПУ зависит от вида операции (черновая, получистовая, чистовая), жёсткости системы «станок — приспособление — инструмент — деталь» и обрабатываемого материала. Ниже приведены типовые достижимые показатели для цветных металлов.

Дополнительно контролируются отклонения формы и расположения: цилиндричность до 0,005 мм, перпендикулярность торца до 0,01 мм на 100 мм длины, радиальное биение до 0,01 мм. Для ответственных деталей, работающих в паре или под давлением, эти параметры указываются в чертеже отдельно.

Какие металлы точатся

ЧПУ-токарка одинаково хорошо работает по всей группе цветных металлов. Обрабатываемость, скорость резания и качество поверхности зависят от марки сплава. ПК ЗОЦМ подбирает режимы под конкретный материал и, при необходимости, поставляет заготовку из собственного проката.

Для заказчиков, которым нужен только материал, доступны отдельные категории: латунный прокат, бронзовый прокат и медный прокат в прутках, листах и трубах по ГОСТ.

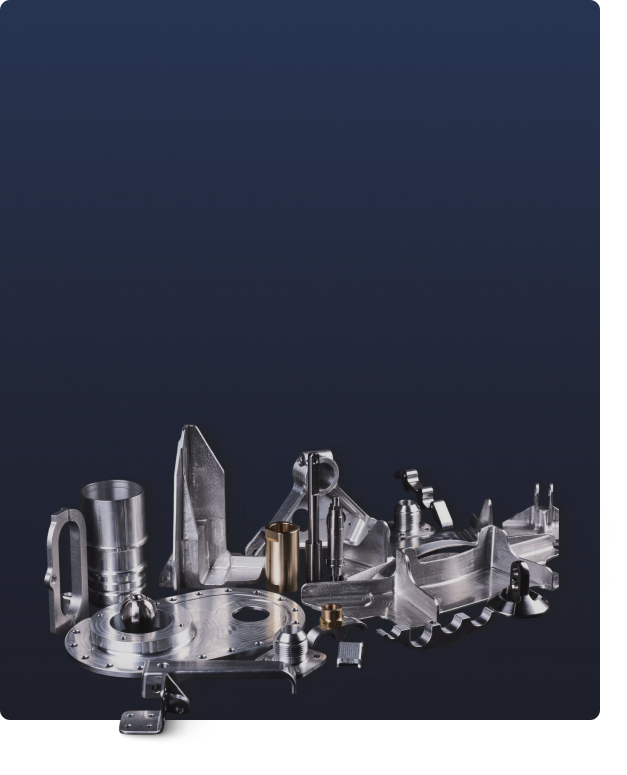

Типовые изделия

Токарная обработка на ЧПУ применяется для широкого класса деталей вращения:

• Втулки — подшипниковые, направляющие, изоляционные из бронзы и латуни;
• Валы и оси — гладкие, ступенчатые, с резьбовыми участками и шпоночными пазами;
• Штуцеры, ниппели, переходники — с наружной и внутренней резьбой для трубопроводной арматуры;
• Гайки, пробки, заглушки специальной геометрии;
• Токопроводящие детали из меди — контакты, наконечники, клеммы.

Бронзовые и латунные втулки скольжения особенно востребованы благодаря низкому коэффициенту трения и стойкости к износу; заготовки под них удобно брать из бронзового прутка подходящего диаметра.

Подготовка чертежа

Качество и стоимость обработки напрямую зависят от полноты технической документации. Чтобы получить корректный расчёт, в чертеже или 3D-модели следует указать:

• все размеры с допусками (или квалитеты точности) и базовые поверхности;
• требования к шероховатости по ключевым поверхностям (Ra);
• марку материала и, при необходимости, ГОСТ на заготовку;
• параметры резьбы (тип, шаг, класс точности);
• отклонения формы и расположения для ответственных сопряжений;
• тираж (количество деталей) и требования к маркировке.

Оптимальный формат передачи — 3D-модель в STEP или IGES вместе с чертежом в PDF. Это исключает разночтения и ускоряет подготовку управляющей программы.

Преимущества обработки на ЧПУ

• Точность и повторяемость — стабильная геометрия во всей партии, до IT6–IT7 на чистовых операциях;
• Производительность — многоинструментальная обработка за один установ;
• Сложная геометрия — криволинейные профили и комбинированные операции без переналадки;
• Экономия материала — точный расчёт припусков и раскроя;
• Комплексность — материал и обработка от одного поставщика.

ООО «ПК ЗОЦМ» — 11 лет на рынке цветного металлопроката и механообработки. За это время реализовано более 10 000 тонн продукции, выполнено свыше 800 госзакупок, а доля повторных обращений составляет 96%. Производство расположено в Казани, склады работают в Казани, Екатеринбурге и Иннополисе. Для деталей из легких сплавов доступны заготовки из алюминиевого проката различных марок.

Отправьте чертёж на просчёт

Подготовьте чертёж или 3D-модель детали, укажите материал, требования к точности и тираж — и мы рассчитаем стоимость токарной обработки. При необходимости подберём и поставим заготовку из собственного проката.
